1.三價(jià)鉻硬鉻層的硬度突變

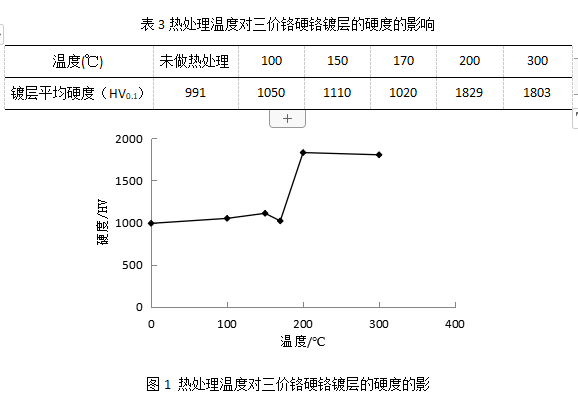

通過對鍍有三價(jià)鉻硬鉻鍍層的工件進(jìn)行加熱處理，觀察其硬度變化，結(jié)果如表3和圖1中所示。當(dāng)加熱溫度達(dá)到200℃時，三價(jià)鉻硬鉻鍍層發(fā)生了硬度突變，硬度升高至1829HV，繼續(xù)升高溫度至300℃時高硬度保持穩(wěn)定。

2.高溫條件下三價(jià)鉻硬鉻層與六價(jià)鉻硬鉻層硬度變化對比

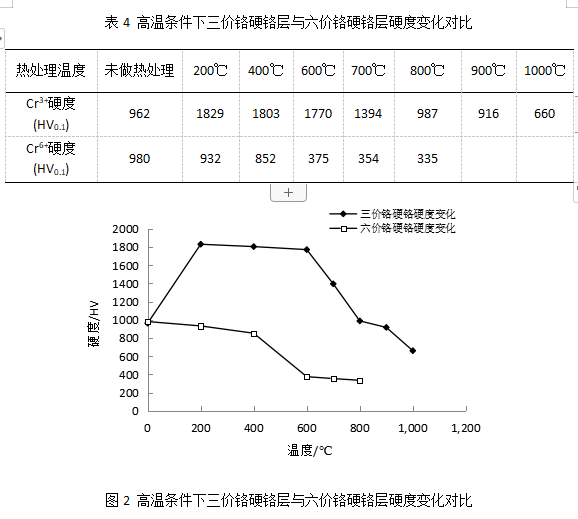

為了進(jìn)一步驗(yàn)證三價(jià)鉻硬鉻層在高溫條件下的硬度變化，繼續(xù)提升溫度至1000℃，觀察硬度的變化趨勢，同時與六價(jià)鉻硬鉻層硬度進(jìn)行對比，結(jié)果如表4和圖2所示。

從表4和圖2中可看出，三價(jià)鉻硬鉻層的硬度隨溫度升高先增大后降低，其中在200℃時硬度突變至1829HV，在200-600℃硬度保持在1800HV左右，無明顯變化，但是當(dāng)T>600℃時硬度開始下降,當(dāng)T=1000℃時硬度降至660HV。六價(jià)鉻硬鉻層的硬度是隨溫度升高逐漸下降的，當(dāng)T=600℃時硬度下降至375HV，當(dāng)T>600℃時硬度趨于穩(wěn)定，緩慢下降。由此可看出，首先三價(jià)鉻硬鉻層可在熱處理?xiàng)l件下發(fā)生硬度突變，硬度可到1800HV，極大的提高了鍍層硬度，擴(kuò)展了硬鉻在高硬度領(lǐng)域的應(yīng)用。此外在高溫條件下，尤其是T>600℃，六價(jià)鉻的硬度下降明顯，只有300HV左右，對于一些需要在高溫條件下保持高硬度的應(yīng)用領(lǐng)域六價(jià)鉻硬鉻層不能滿足要求，而三價(jià)鉻硬鉻層則可在1000℃范圍內(nèi)，保持較高的硬度，這是六價(jià)鉻硬鉻層達(dá)不到的。

迪賽環(huán)保是中國表面處理環(huán)保化替代新技術(shù)的開拓者和領(lǐng)航者，專注表面處理領(lǐng)域環(huán)保化替代研究18年，環(huán)保型表面處理新材料與新技術(shù)綜合服務(wù)商，主要產(chǎn)品包括：無鉻鈍化劑、水性上光油、三價(jià)鉻電鍍液，歡迎撥打咨詢熱線： 027-81801908，或點(diǎn)擊網(wǎng)站在線客服進(jìn)行咨詢，我們會為您提供專業(yè)周到的服務(wù)！
