關于迪賽環保無鉻鈍化劑

隨著國家環保要求的提升，在技術上，我們需要采取更為理想的環保鈍化方法。因此，研究與開發環保型無鉻鈍化劑技術是未來批量熱鍍鋅生產技術發展的必然趨勢。近年來，國內外科研機構在熱鍍鋅無鉻鈍化研究方面做了大量試驗，取得了較好的研究成果。迪賽公司前期開發的在連續熱鍍鋅領域應用的無鉻鈍化劑產品耐蝕性能突出，性能穩定，性價比遠遠優于進口產品，從2011年開始已經在武鋼、首鋼等大型鋼廠廣泛使用。近年來迪賽公司又成功開發出抗腐蝕能力、耐黑變以及耐候性優異的批量熱鍍鋅無鉻鈍化劑，可以為電力、建筑、交通、基礎設施等鋼鐵材料的批量熱鍍鋅生產提供技術支持和產品支撐。迪賽公司開發的批量熱鍍鋅DS990無鉻鈍化劑，是在鉬酸鹽體系中加入適量有機聚硅氧烷而制備的一種有機無機復合體系，通過大量的工業化試驗，在批量熱鍍鋅產品上取得了良好的鈍化效果，至今已生產批量熱鍍鋅產品近百萬噸，具有良好的穩定性和工藝適應性。

關于熱鍍鋅工藝

批量熱浸鍍鋅工藝流程為：待鍍鋼件→脫脂（用堿液去除鍍件表面的油脂）→酸洗（去除鍍件表面的氧化物）→浸助鍍劑（在工件表面形成一層鹽膜，隔離工件與空氣，活化鋼鐵表面，促進鋅鐵的反應）→浸鍍→后處理。鋼鐵基體的成分、鍍液的組成對鍍鋅層的表面平整度、粗糙度、厚度有比較大的影響。針對不同客戶要求，應用在不同領域的鍍鋅產品對鍍鋅層厚度的要求也會有較大差異，一般鍍鋅層在30μm~100μm范圍內波動。

一、無鉻鈍化劑的外觀特征及耐蝕性能

   經過DS990鈍化后的鍍鋅構件，鈍化膜無色透明，外觀光亮美觀。

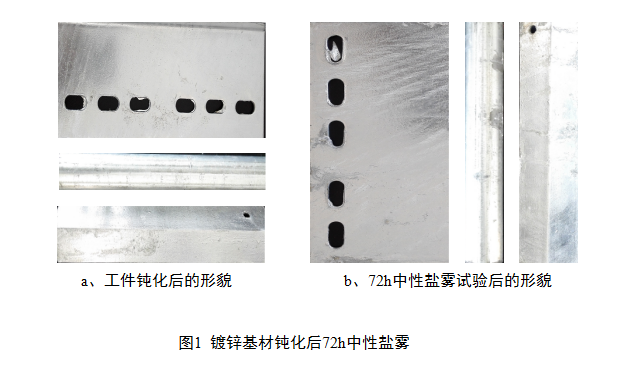

未鈍化的鍍鋅工件，在中性鹽霧試驗中，一般2小時就開始出現大面積白銹，放置6小時腐蝕面積幾乎達到90%以上。而經過DS990無鉻鈍化劑處理后的鍍鋅工件，72h的腐蝕面積均小于5%。鈍化后的工件中性鹽霧試驗前后的形貌見圖1.

二、無鉻鈍化膜的防腐蝕機理

批量熱鋅鍍層在中性鹽霧試驗中的腐蝕，實質上是鋅的陽極溶解反應和氧的陰極還原反應的耦合過程。在腐蝕過程中，Zn2 +和OH－結合生成Zn(OH)2，而當腐蝕介質中存在Cl－時，氫氧化物會與Cl－作用進一步形成可溶性的Zn(OH) x Cly從而提高了Cl－的滲透性，加快了鋅層的腐蝕速度。

DS990鈍化液中鉬酸根離子以及其他稀土材料與Zn反應形成不溶性的鉬酸鋅化合物沉積在鍍鋅層表面，同時鈍化液的有機聚硅氧烷與這些無機沉積物發生交聯反應，形成一種有機-無機雜化的互傳網絡結構，這層致密的鈍化膜阻止了腐蝕介質的滲透，阻斷鋅層的陽極和陰極反應。

三、結論

（1）批量熱鍍鋅產品經過DS990鈍化處理后，其表面可形成致密的透明鈍化膜。鈍化后的鍍鋅工件外觀光亮美觀，手感舒適；

（2）經過DS990鈍化后的批量熱鍍鋅工件耐蝕性優異，中性鹽霧試驗72h腐蝕面積小于5%；

（3）DS990無鉻鈍化劑作為一種環保無鉻鈍化劑，可以替代批量熱鍍鋅行業的傳統六價鉻鈍化劑，對推動批量熱鍍鋅行業的環保化進程具有重要意義。

迪賽環保是中國表面處理環保化替代新技術的開拓者和領航者，專注表面處理領域環保化替代研究18年，環保型表面處理新材料與新技術綜合服務商，主要產品包括：無鉻鈍化劑、水性上光油、三價鉻電鍍液，歡迎撥打咨詢熱線： 027-81801908，或點擊網站在線客服進行咨詢，我們會為您提供專業周到的服務！
